Unser Projekt Kindergrippe Eschenbach i. d. OPF.

KNX Gebäudeautomation für eine moderne öffentliche Einrichtung

Unser Projekt auf einen Blick

Der Neubau der Kindergrippe Eschenbach i. d. OPf. wurde in den Jahren 2022-2023 zusammen mit unserem Partner MSR-Berthelshofer aus Irchenrieth umgesetzt.

Die Steuerung erfolgt über einen Gira Homeserver 4 mit insgesamt 5 Peaknx Touchpanels und umfasst u. a. folgende Features:

Lichttechnik inkl. DALi Steuerung
Heizungssteuerung
Lüftungsgeräte mit Kühlfunktion & CO2 & VOC Überwachung
Beschattungssteuerung
Zentralfunktionen & Szenen
Gira Videotürsprechanlage mit Peaknx-Panels
akustiver Ausbruchsalarm

Die Aufgabe

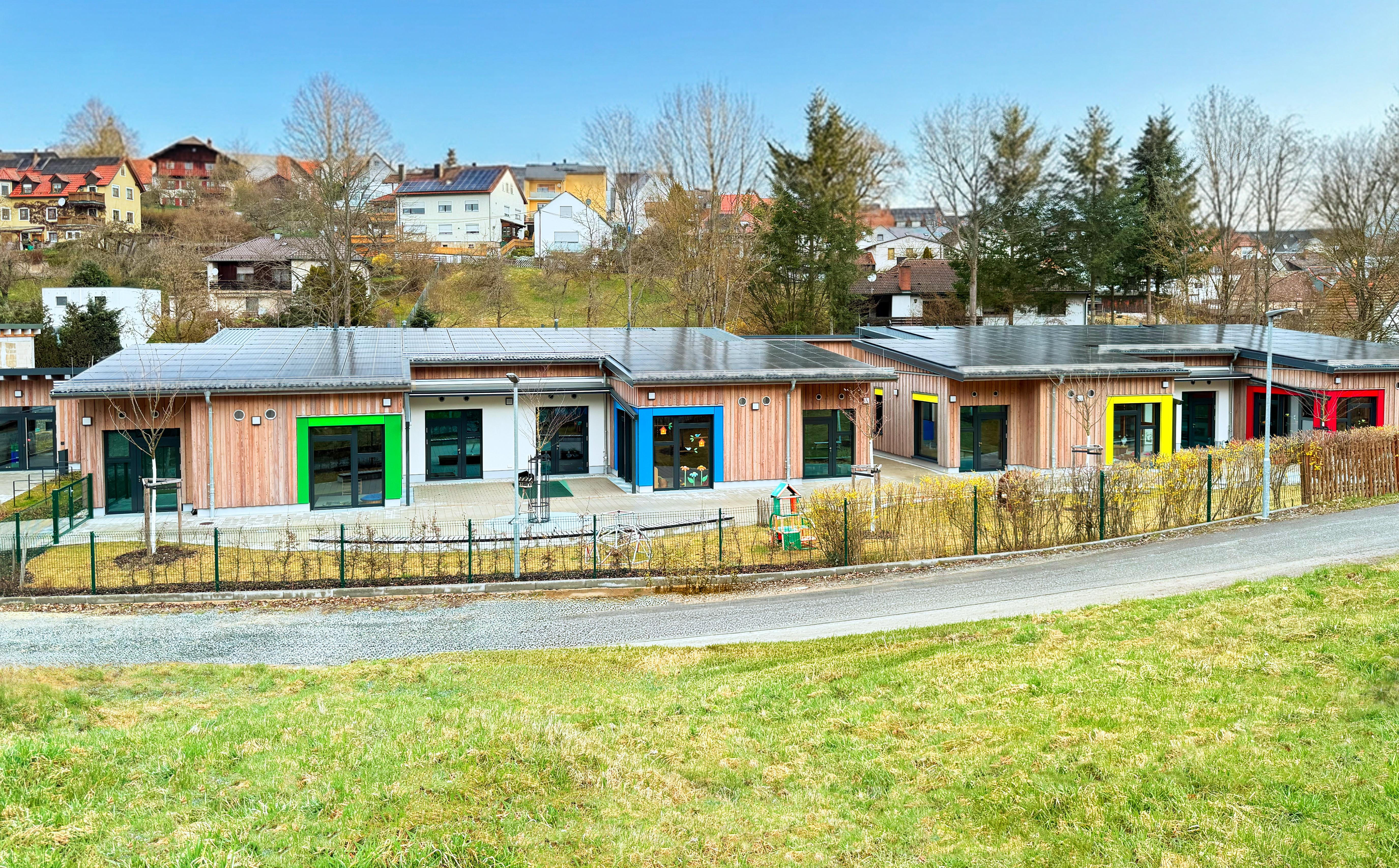

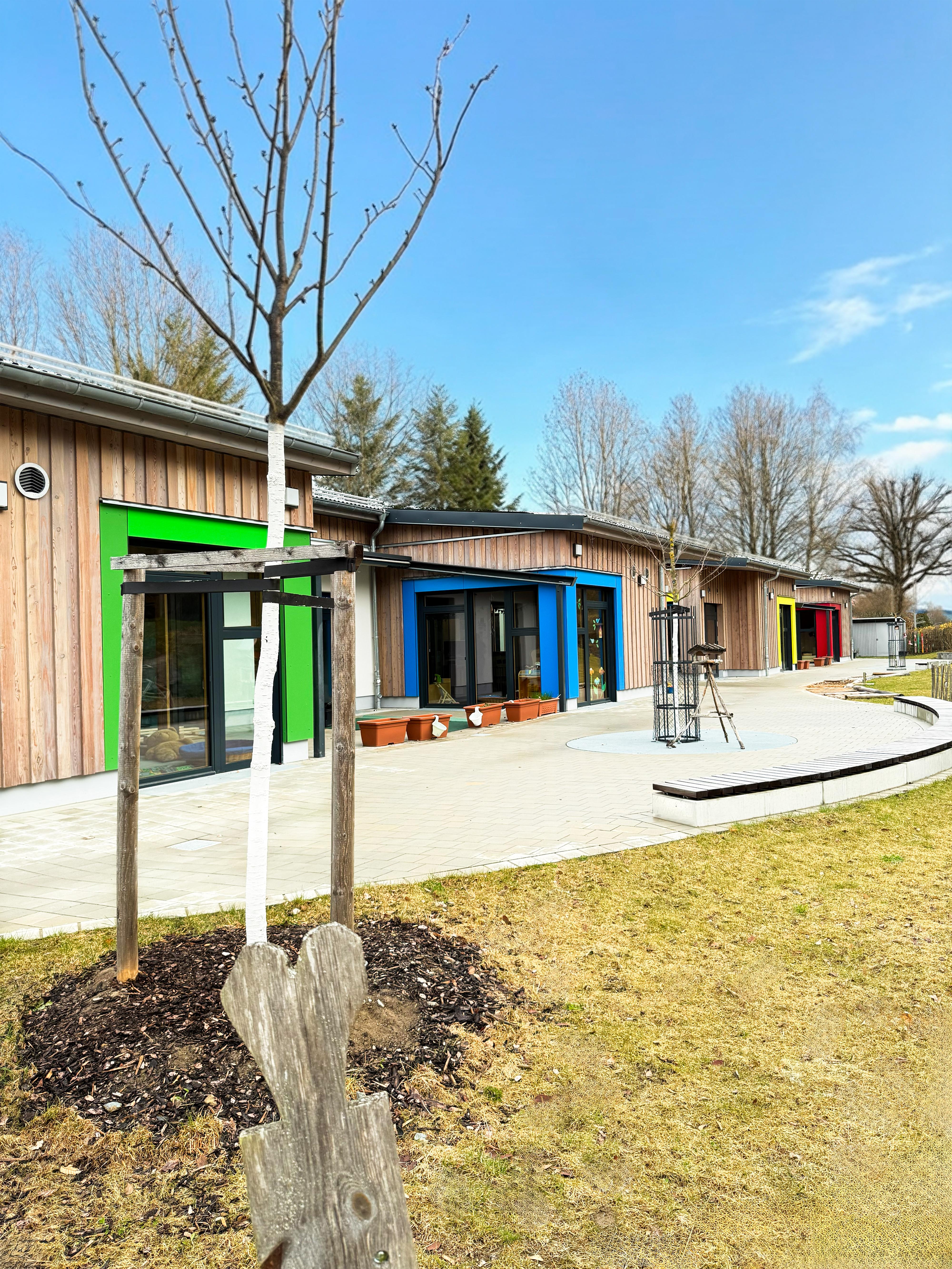

Das Gebäude ist ein eingeschossiges Neidrigenergie-Flachbau mit großen Außengelände. Es umfasst einen langen zentralen Flur und u. a. vier identische Gruppenbereiche. Ergänzt wird das einheitliche Raumkonzept durch Funktionsräume wie Küche, Büros für die Leitung und Fachpersonal. Zum Außenbereich führt eine zentrale "Schmutzzelle" in der Mitte des Gebäudes.

Für uns als KNX-Systemintegrator galt es, die Gebäudesteuerung trotz der identischen Gruppenräume einfach und strukturiert darzustellen. Die Steuerung sollte an Taster wie am Tablet einfach und inovativ bleiben.

Einen erheblichen Teil der Funktionen im Bereich Lüftung, Heizung, Beschattung und Licht galt es zu automatisieren. Auch der Wunsch des Personals, ein "Ausbruchsalarm", wurde erfüllt...

Unsere Herausforderung

Bei diesem Projekt galt es insbesondere auf die Bedürfnisse des Personals, aber auch auf die Gebäudegegebenheiten einzugehen.

Es galt eine Lösung zur Unterscheidung der vier identischen Gruppenräume zu finden und ein Bedienkonzept zu entwerfen, wass es dem Personal erlaubt, schnell und effektiv die Gebäudefunktionen zu bedienen.

Die Vorstellungen des Architektenbüros waren umfassend; ihnen galt es Rechnung zu tragen.

Eingebunden in das KNX System sollte neben der Dali Lichtsteurung, die Heizung, Lüftung, eine Verschlusskontrolle, die Beschattung und die Videotürsprechanlage.

Erleichterung bei der Bedienung sollte die Verwendung von Zentralfunktionen, Zeitschaltuhren, Sonnenstandsberechnung und Szenen mit Lernfunktion bringen. Ein Urlaubs- und Ferienkalender sorgt dafür, dass das Gebäude möglichst energieeffizient arbeitet.

Die Funktionen

Dali Lichtsteuerung (Dimmbar)
dezentrale Lüftungssteuerung auf Basis von CO2- bzw. VOC Messungen
Nachtkühlung per Logik
Einzelraumtemperaturregelung der Heizungsanlage
Raffstoresteuerung inkl. Beschattung
Integration der Videotürsprechanlage
Temperaturüberwachung einzelner Räume mit Diagrammaufzeichung
visuelle Wettervorhersage
Einbindung Wetterstation mit Wind- und Regenalarm
visuelle Verschlusskontrolle mit akustischen Ausbruchsalarm
Alarmmeldungen bei kritischen Gebäudezuständen oder bevorstehenden Wartungen
Fernzugriff mit Diagnose
komplexe Szenensteuerung & Zentralfunktionen
Umsetzung eines aufwändigen Farbkonzepts an Tastern und Touchbildschirmen

Jetzt unverbindliches Beratungsgespräch buchen

- mehr als 50 zufriedene Kunden -

Jetzt Kontakt aufnehmen

Bedienkonzept

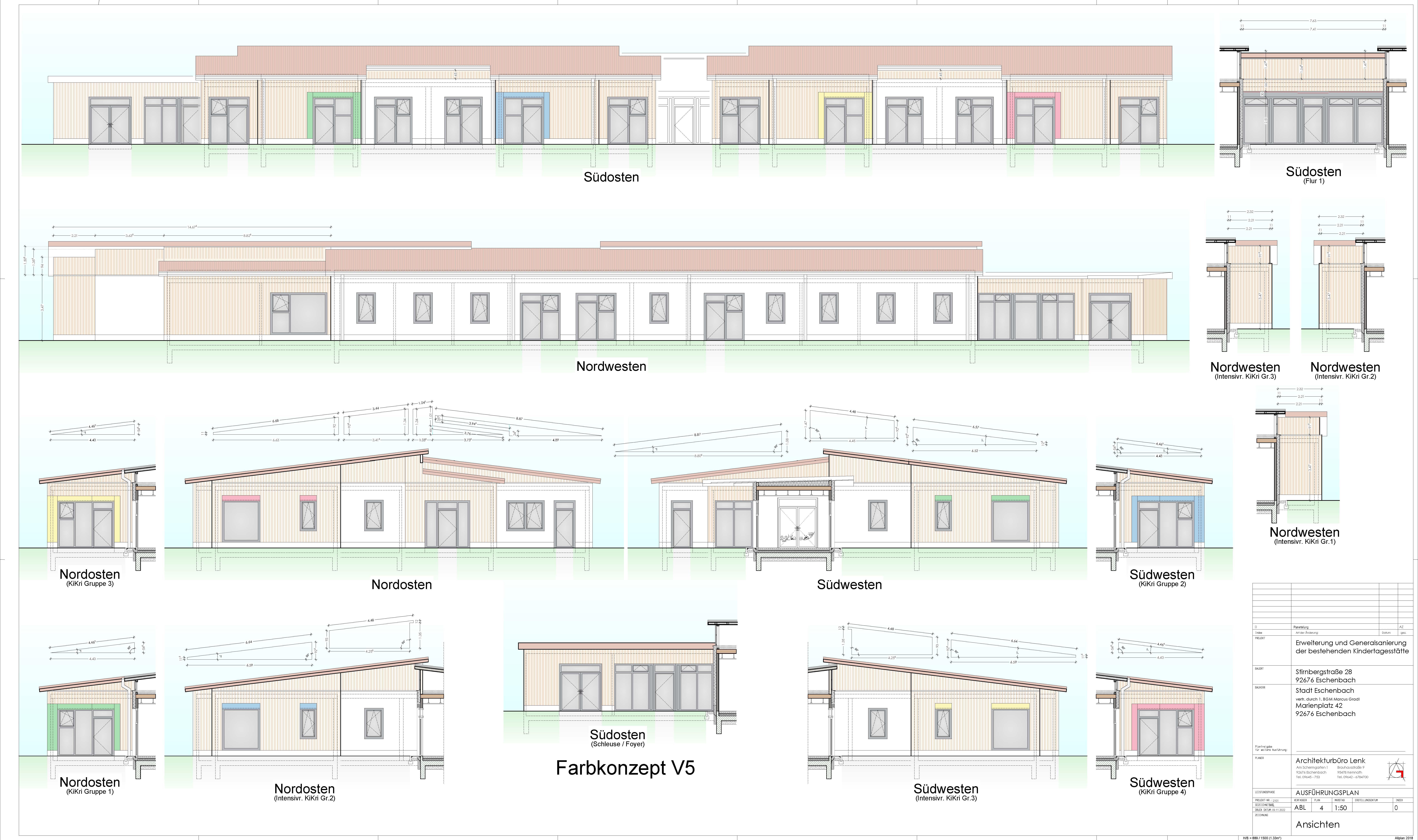

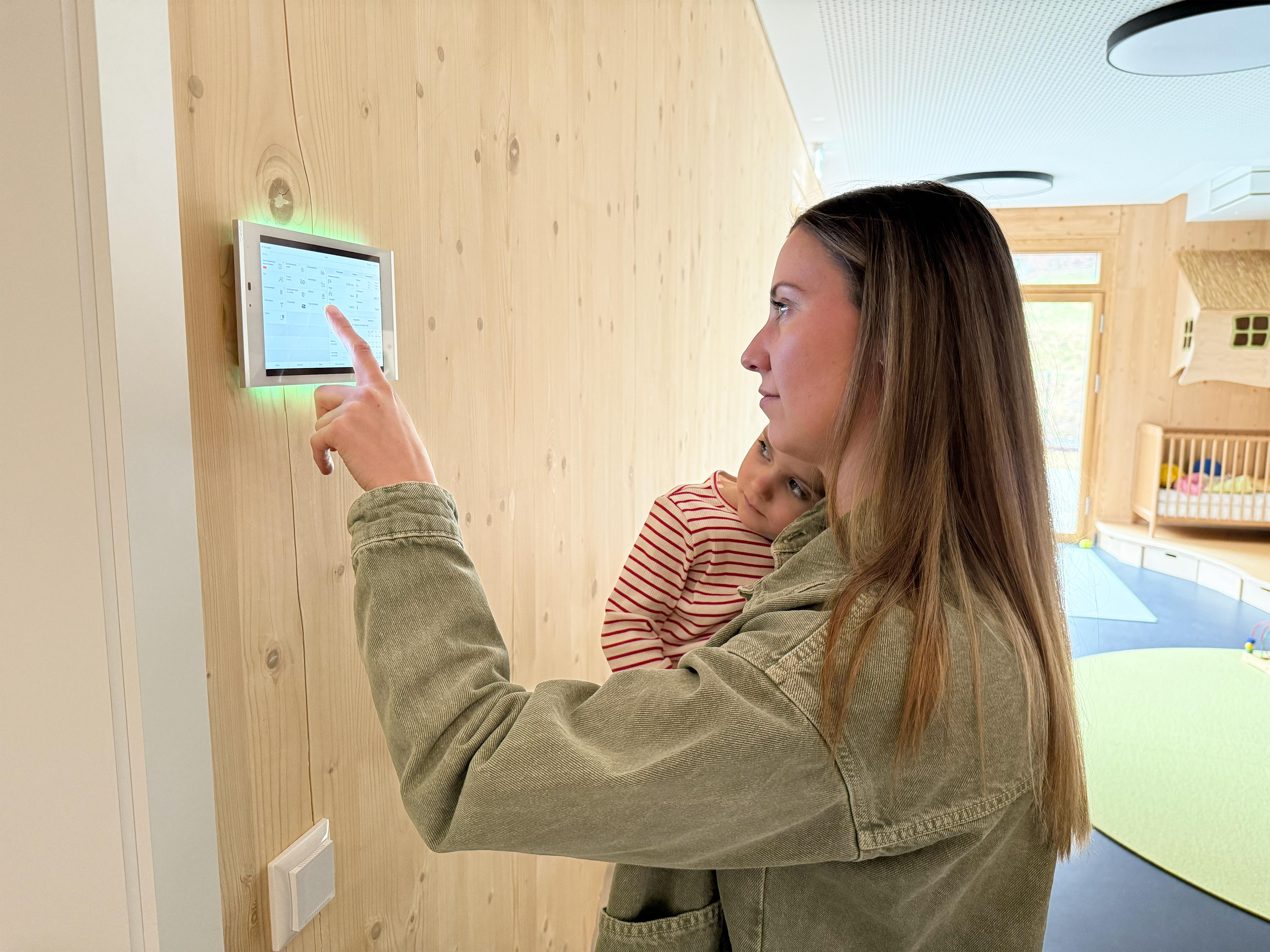

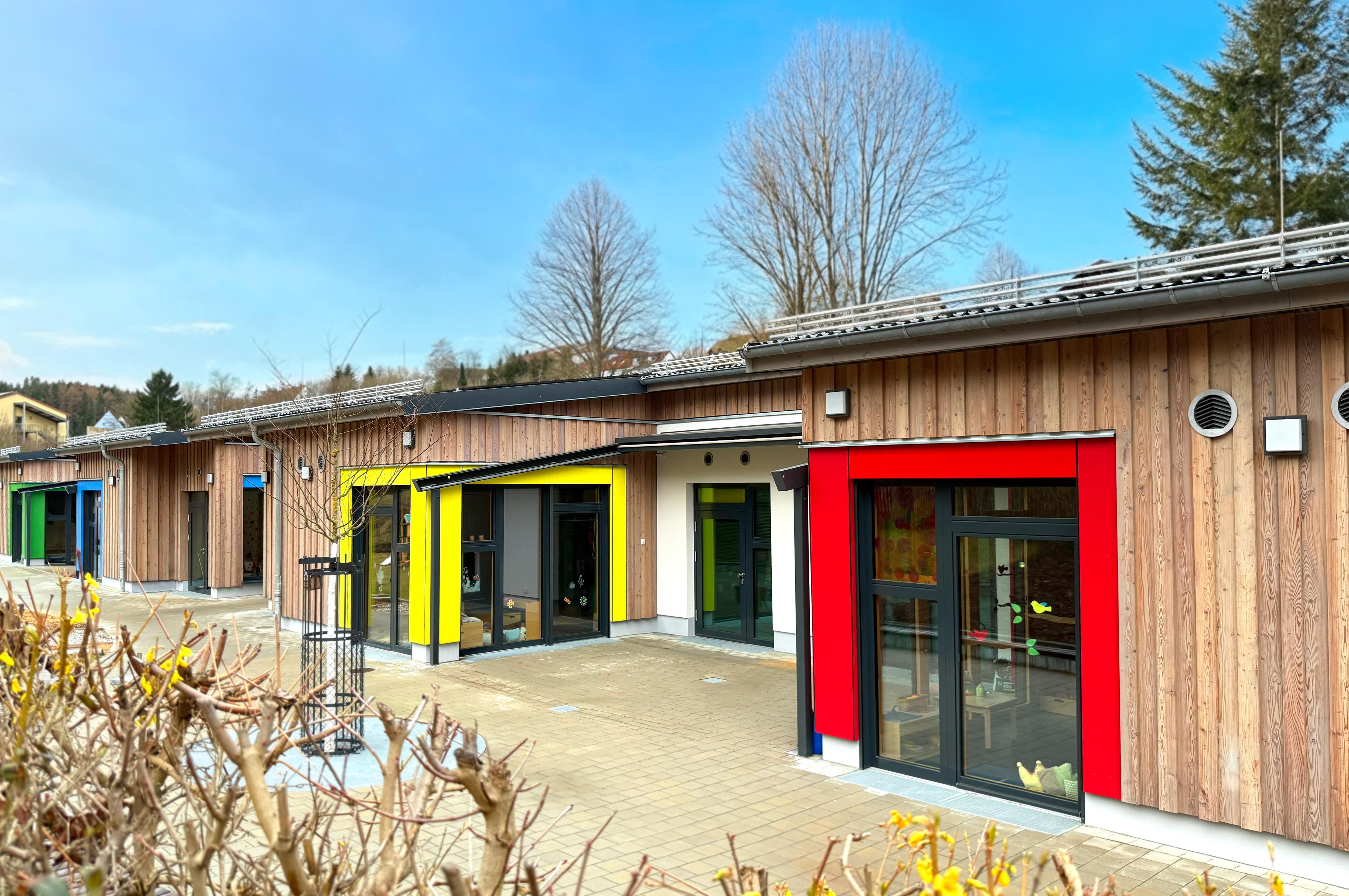

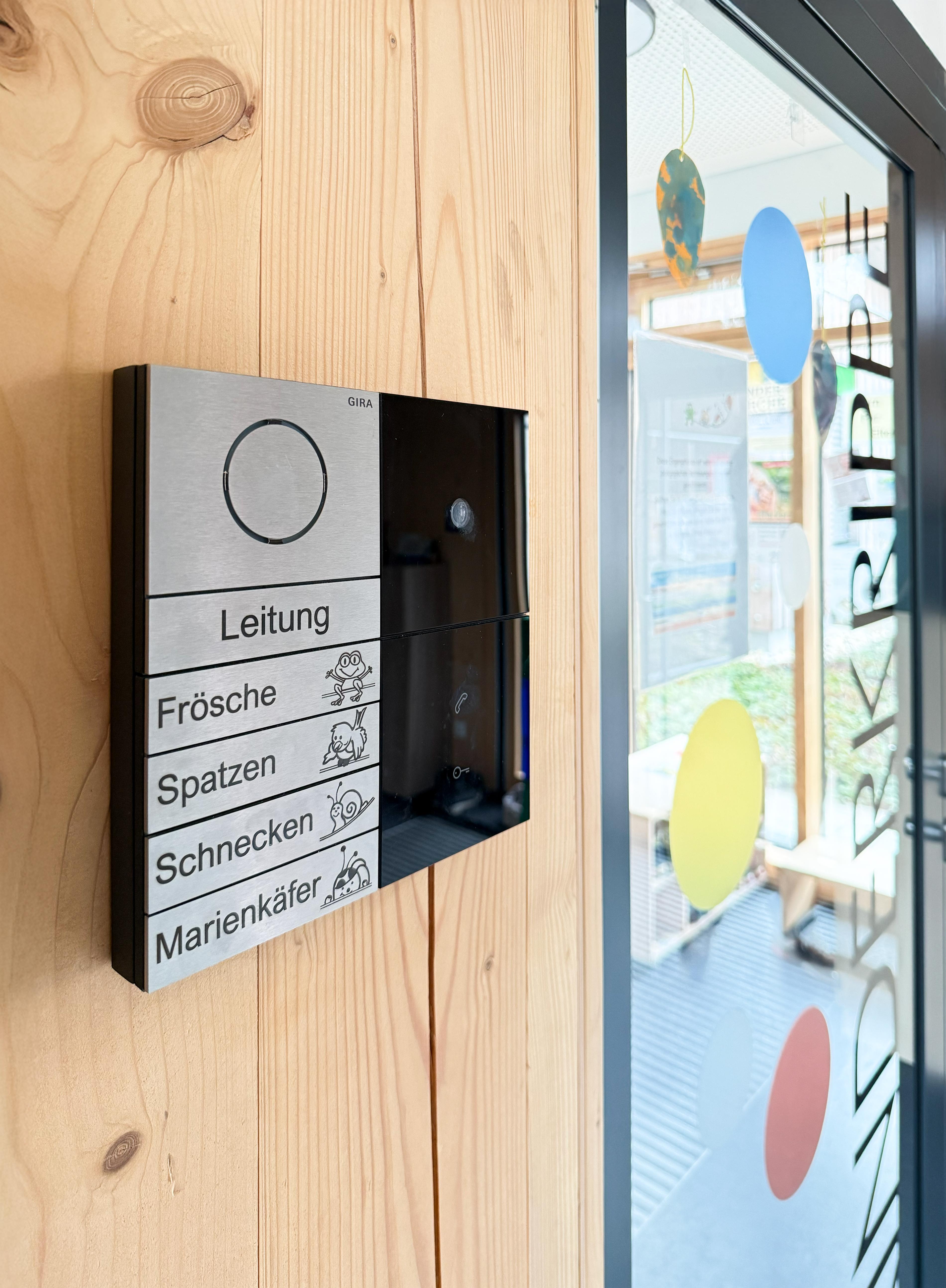

Orientierung und Nutzerführung erfolgt sytematisch durch die Verwendung von Farben & Symbole. Die vom Grundriss her identischen Gruppenräume unterscheiden sich in Ihrer Farbgebung und Symbolen. Die Gruppennamen, Frösche, Spatzen, Schnecken und Marienkäfer, findet man in unserer Steuerung wieder. Die Taster und Hintergrundbeleuchtungen der Tablets sind durch die eigenen Farben, grün bspw. für die Frösche gekennzeichnet. Ebenso die Taster und Menüpunkte in der Visualisierung.

Individuell, auf Wunsch und selbstlernende Szenen erhöhen den Kompfrt spürbar.

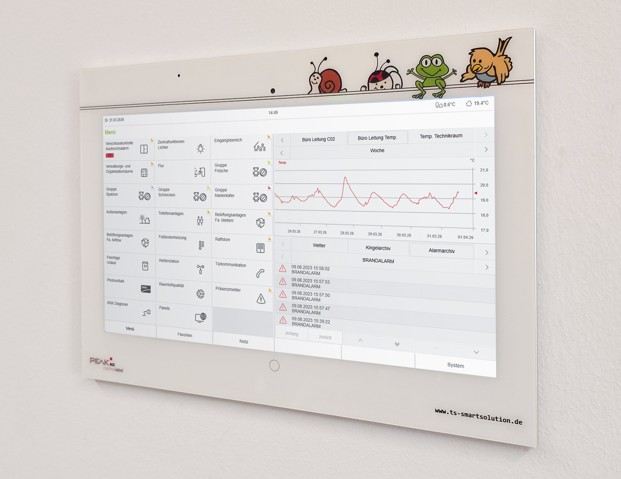

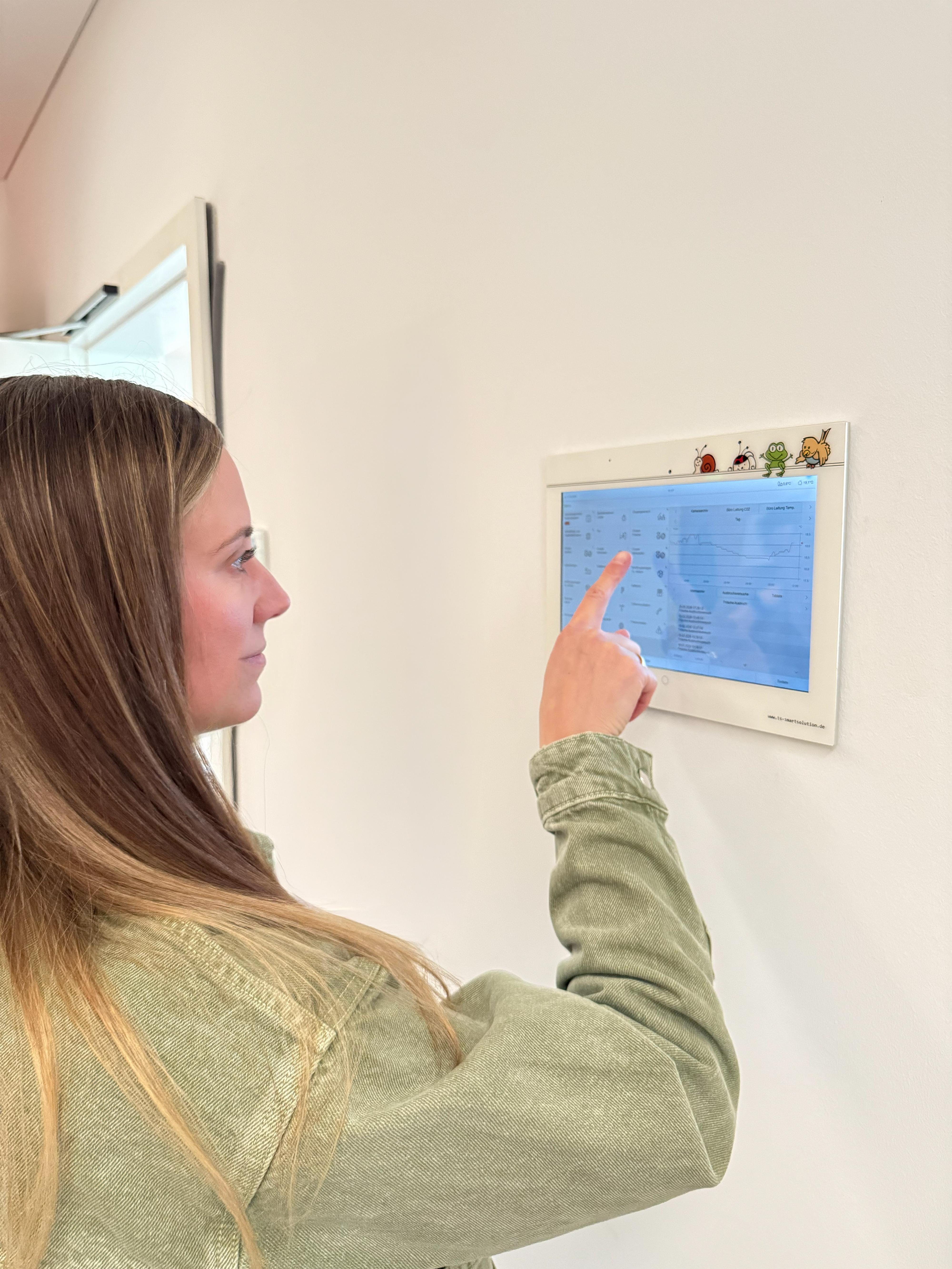

Das Peaknx Talbet im Büro Leitung verschafft schnell einen Überblick über offene Fenster, Status der Heizung oder Lüftung und den Zustand der Beschattung. Bequem mit einem Fingerdruck fährt das Gebäude in den Ruhezustand oder auch in den Urlaubs- oder Wochenendmodus.
